固特异轮胎有限公司PLD工厂需将112台PowerMonitor1000电表数据通讯至上位机管理系统,每个电表有27个浮点数变量(三相交流电压、电流、频率、功率等)需要采集。
考虑到现场各个工段相互之间的距离与通讯可靠性,以PowerMonitor1000电表和PLC所具备的接口,采用以下技术方案:
现场按照工段为单位将电表的RS485接口组成MODBUS网络连接至就近的PLC机柜,使用EM-610 网关模块(Ethernet/IP转MODBUS-RTU)将电表信号传送至AB Controllogix PLC中,再通过上位机软件以报表形式提供给工厂管理使用。

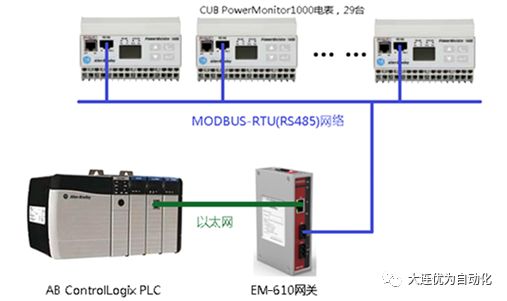

以CUB工段29台电表为例,将29台电表的RS485接口组成网络连接至EM-610模块的RS485接口,EM-610的以太网口用网线通过交换机连接至PLC ENBT模块网口。
EM-610模块的通讯配置简便,只需要在RSLogix5000(Studio 5000)软件里面建立控制器标签(Tag)即可,包括串口波特率、奇偶校验、从站地址、从站数据类型及地址,以及通讯诊断信息等均由Tag标签定义,配置简单快捷。
系统共采用11台EM-610模块,此应用方案已在固特异现场实施运行,其稳定的通讯性能和方便快捷的配置方式都得到了用户的认可和好评,同时为用户的节能增效工作提供了技术保障。
